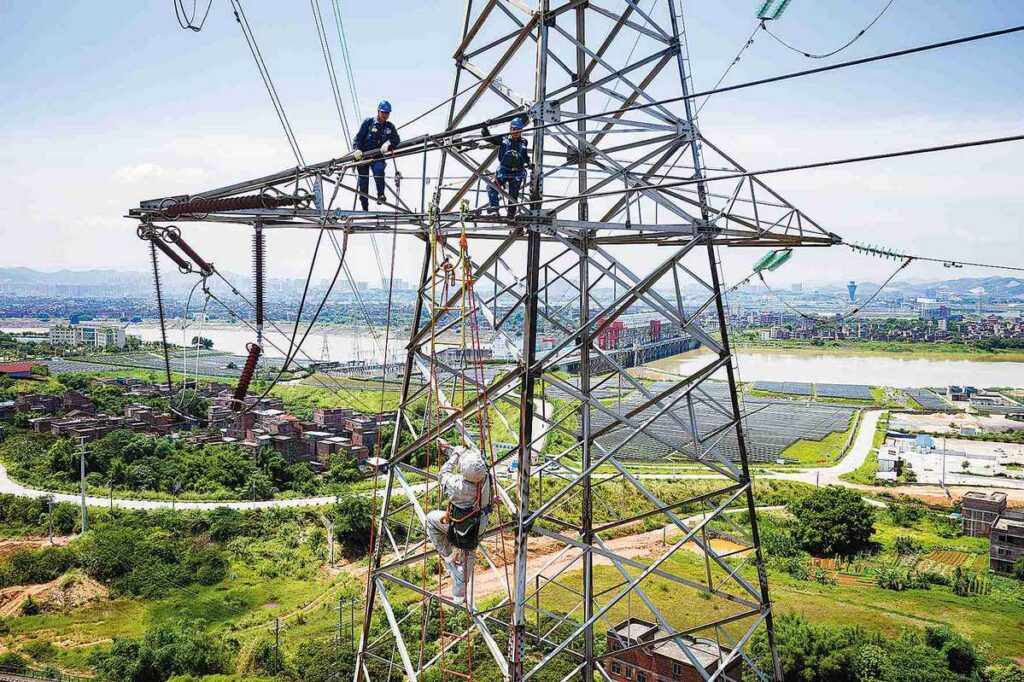

EDP, una empresa energética portuguesa, planea invertir 450 millones de reales brasileños entre 2026 y 2028 para apoyar la modernización de la infraestructura de transmisión eléctrica de Goiás. La inversión se destinará a líneas de transmisión y subestaciones, centrándose en la ampliación de la capacidad, la digitalización y nuevas conexiones a la red. La empresa también tiene la intención de concentrar en el estado su experiencia técnica, conocimientos operativos e innovación. Los equipos modernos y actualizados suministrarán electricidad a centros de demanda tales como el sector agroindustrial, la actividad industrial, los centros de datos y las empresas de alta intensidad tecnológica. Actualmente, EDP opera 907 km de líneas de transmisión y 16 subestaciones en Goiás, y cuenta con otros 285 km de líneas de transmisión y una nueva subestación en construcción. Estos proyectos dependen de componentes de herrajes para líneas eléctricas, como el piezas tipo bola con horquilla en Y.

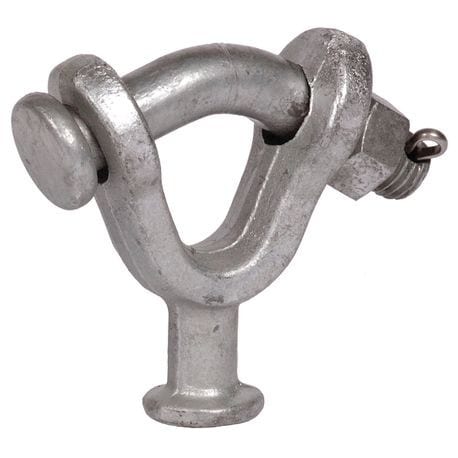

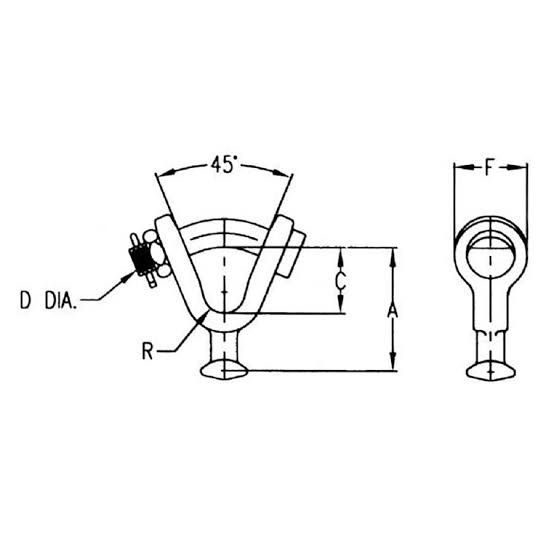

Las piezas de conexión tipo bola con horquilla en Y de alta calidad sirven para conectar y anclar aisladores de tipo rótula a torres de transmisión, estructuras de subestaciones y otros equipos. Su diseño proporciona una conexión mecánica segura y la flexibilidad necesaria para que los herrajes operen correctamente bajo diversas cargas y condiciones ambientales. Esta pieza actúa como elemento de enlace para fijar una cadena de aisladores a las estructuras de soporte de la torre. Su diseño permite la flexibilidad necesaria para que la cadena de aisladores se mueva y se alinee con el conductor, los cambios de temperatura y la propia tensión de la línea. Asimismo, la pieza cuenta con un ángulo específico que facilita la articulación y, al mismo tiempo. El cumplimiento de las normas garantiza un ajuste estandarizado y seguro, adecuado para distintos requisitos de resistencia mecánica y nivel de tensión.
Realización del control de calidad de las piezas tipo bola con horquilla en Y utilizadas en obras de transmisión y equipos de modernización en Brasil.
La pieza tipo bola con horquilla en Y conecta un conjunto de aisladores de rótula (bola y alojamiento) con los herrajes correspondientes, proporcionando la articulación necesaria para la cadena de aisladores. La aplicación de controles de calidad previene fallos que podrían comprometer la integridad de dicha cadena. El control de calidad abarca aspectos como la integridad del material, la precisión dimensional, la resistencia mecánica, el galvanizado, la intercambiabilidad, la seguridad del sistema de bloqueo y el estado superficial. Esto se lleva a cabo mediante la verificación de la composición química, las propiedades mecánicas, la resistencia a la tracción, el límite elástico, la dureza y la calidad de la forja.
Durante la fabricación de la pieza, se supervisan parámetros como la temperatura de forjado, el estado de las matrices, la reducción de forja, el tratamiento térmico, los procedimientos de enfriamiento, las tolerancias de mecanizado y la eliminación de rebabas. Un control deficiente del proceso puede dar lugar a discontinuidades internas, solapamientos, grietas o desviaciones dimensionales. En la fase de instalación, se verifica que el componente sea el correcto, que exista compatibilidad entre la bola y el alojamiento, que el dispositivo de bloqueo esté bien instalado, que la horquilla en Y tenga la orientación adecuada y que no haya grietas. Una instalación incorrecta puede generar cargas excéntricas o un bloqueo inadecuado, incluso si el componente ha superado previamente las pruebas de fábrica.
La importancia de la pieza de conexión tipo bola y horquilla en Y en las obras de transmisión y los equipos de modernización en Brasil
La pieza de conexión tipo bola y horquilla en Y conecta y articula componentes dentro de la cadena de aisladores. Forma parte de la trayectoria de carga mecánica entre el conjunto de aisladores y la estructura de soporte. Dada la inversión de EDP en las redes de transmisión de Brasil, este componente resulta fundamental para la expansión y modernización de la red. A continuación, se describen las funciones clave de la pieza de conexión tipo bola y horquilla en Y en las redes de transmisión.
- Conexión de componentes de la cadena de aisladores: la pieza de bola con horquilla en Y proporciona una conexión mecánica fiable entre los herrajes de transmisión compatibles y la cadena de aisladores.
- Transferencia de cargas mecánicas: los conductores de transmisión y las cadenas de aisladores están sometidos a fuerzas mecánicas derivadas de la tensión del conductor, la carga del viento, el peso del conductor, los cambios de temperatura y las fuerzas debidas al ángulo de la línea. La pieza de bola con horquilla en Y ofrece una resistencia mecánica acorde con las cargas de diseño.
- Proporcionar articulación: la articulación permite que la cadena de aisladores responda a los cambios en la geometría del conductor y en las cargas mecánicas sin someter a los distintos herrajes a esfuerzos de flexión excesivos.
- Mejora de la seguridad mecánica: la pieza de bola con horquilla mantiene una unión segura durante toda la vida útil de la línea. Su diseño evita la separación accidental al tiempo que permite la articulación del conjunto de aisladores.
Inversión de EDP para impulsar la red de transmisión digital en Brasil
La inversión de 450 millones de reales brasileños (BRL) realizada por EDP permitirá ampliar la capacidad de transmisión e incorporar tecnologías digitales a la infraestructura. El programa contempla sistemas avanzados de protección y automatización, la actualización de equipos y la creación de nuevos puntos de conexión. Estas medidas buscan dotar a la red de mayor inteligencia y resiliencia, a la industria de alta tecnología y a un sector agroindustrial conectado. Actualmente, EDP opera 907 km de líneas de transmisión y 16 subestaciones en la región, y cuenta con otros 285 km de líneas y una nueva subestación en fase de construcción. Esta concentración genera un entorno propicio para el desarrollo y la prueba de soluciones de transmisión digital. El proyecto podría convertir al país en un referente en ingeniería de transmisión digital, gestión de activos y prácticas operativas dentro de la red global de EDP.
