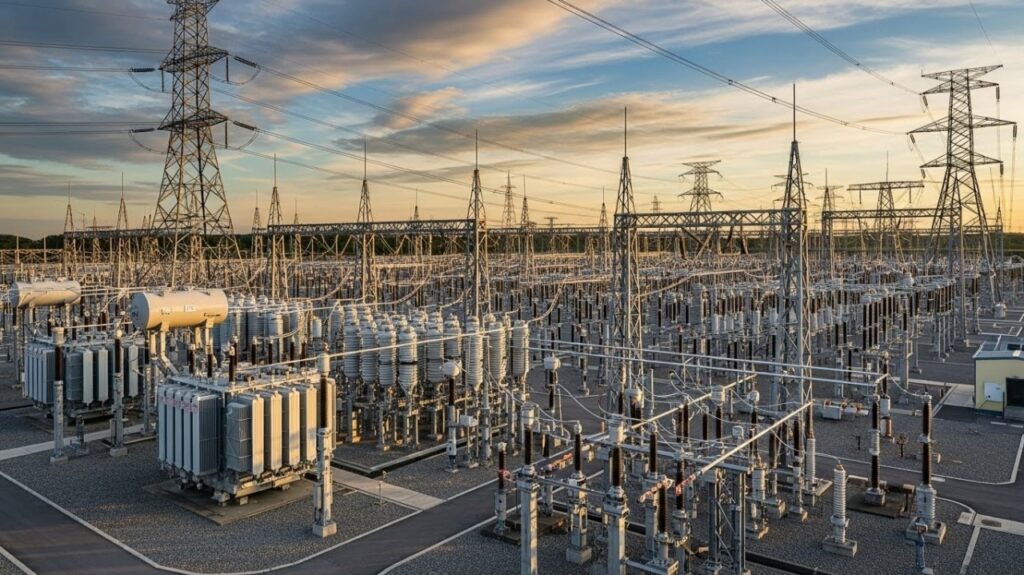

La infraestructura de transmisión y subestaciones de Transemel conforma un segmento regulado del Sistema Eléctrico Nacional (SEN) de Chile. Esta infraestructura se ha posicionado como operador de transmisión, brindando soporte a las cargas mineras, la integración de energías renovables y la estabilidad de la red regional. Transemel opera una red que incluye 423 km de líneas de transmisión de alta tensión y cinco subestaciones. Con la creciente capacidad solar y la demanda de energía eléctrica en la minería, la infraestructura de Transemel mantendrá la estabilidad de la red y la eficiencia de la transmisión en todo el sistema eléctrico. En esta infraestructura, las abrazaderas de suspensión tipo muñón se utilizan para suspender los conductores de las cadenas de aisladores en las líneas de transmisión y subestaciones.
El diseño de muñón actúa como un pivote que permite la oscilación controlada de la abrazadera y el conductor. Se utilizan en cadenas de aisladores de suspensión para soportar el conductor verticalmente y permitirle oscilar para compensar la expansión y contracción térmica. Las abrazaderas de suspensión de muñón suspenden los conductores de barras colectoras de los aisladores de poste para proporcionar un soporte flexible que evita la transferencia de una tensión mecánica excesiva al equipo de la subestación. Las abrazaderas de suspensión soportan el peso vertical del conductor a lo largo de un tramo. Sujetan el conductor sin necesidad de sujetarlo con toda su fuerza de rotura. La abrazadera reduce la transferencia de vibraciones de alta frecuencia y baja amplitud a la cadena de aisladores rígidos. Esto protege al conductor de la fatiga del metal en el punto de suspensión.
Control de calidad para abrazaderas de suspensión de muñón utilizadas en redes de transmisión y subestaciones
El control de calidad de las abrazaderas de suspensión es fundamental en la infraestructura de transmisión y subestaciones de Chile. Esto se debe a que estos componentes soportan la suspensión de conductores, la transferencia de carga mecánica y el movimiento controlado por vibraciones en los sistemas de líneas aéreas. El control de calidad garantiza que las abrazaderas de muñones funcionen de manera confiable durante su larga vida útil. El control de calidad comienza con la verificación del cumplimiento de las normas internacionales de accesorios para líneas aéreas. Estas normas definen criterios como la capacidad de carga mecánica, la resistencia al deslizamiento bajo carga de conductor, el rendimiento de resistencia a vibraciones y la capacidad de articulación y rotación de la junta del muñón.
El proceso también incluye el control de calidad de la materia prima, el control de mecanizado, la inspección dimensional, las pruebas de rendimiento mecánico, las pruebas de función de rotación y la verificación del control de torque. Las abrazaderas de suspensión de muñones con control de calidad mejoran la confiabilidad de la red, reducen los riesgos de mantenimiento y extienden la vida útil de la infraestructura.
Funciones de las abrazaderas de suspensión de muñón en redes de transmisión y subestaciones

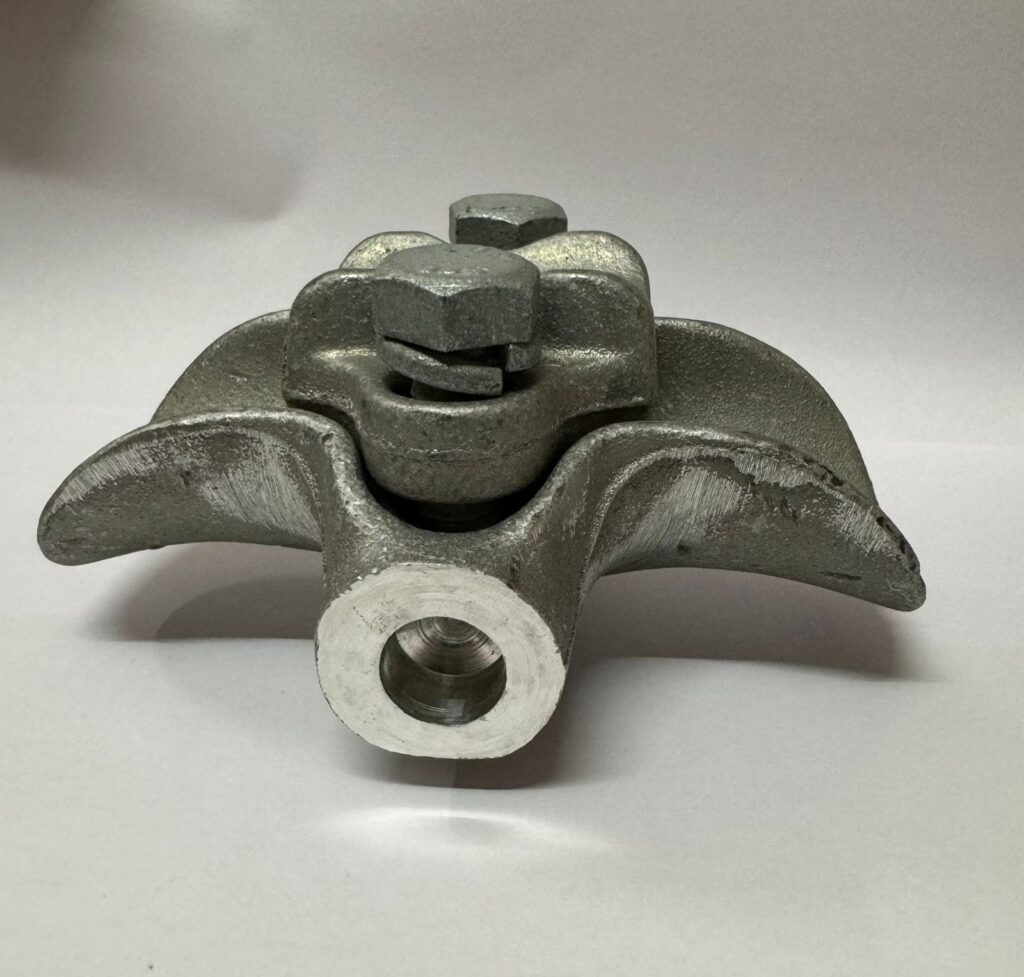

Las abrazaderas de suspensión de muñones soportan los conductores en las torres de transmisión y las estructuras de las subestaciones. Cumplen funciones mecánicas y operativas que influyen en la fiabilidad de la red y la vida útil de los activos. A continuación, se describen sus funciones clave en la infraestructura.
- Suspensión y soporte mecánico de conductores: las abrazaderas de suspensión con muñón suspenden y soportan los conductores aéreos. Sujetan los conductores en las torres de suspensión y transfieren las cargas mecánicas verticales a la cadena de aisladores.
- Movimiento controlado del conductor: las abrazaderas permiten un movimiento angular controlado. Su articulación permite la rotación de la abrazadera alrededor de un eje horizontal, se adapta al balanceo del conductor y reduce la tensión torsional.
- Transferencia de carga a las cadenas de aisladores: las abrazaderas de suspensión actúan como interfaz mecánica entre los conjuntos de conductor y aislador. Transfieren las cargas para mantener la integridad mecánica tanto en líneas de transmisión como en sistemas de puentes de subestaciones.
- Protección de la integridad del conductor: las abrazaderas de suspensión con muñón evitan una presión de sujeción excesiva sobre los hilos conductores y previenen la abrasión y el desgaste por fricción en los puntos de contacto.
Integración de las zonas de energía renovable con las redes de transmisión y subestaciones de Transemel
La alta irradiación solar en el norte y los proyectos eólicos y fotovoltaicos en Chile exigen una infraestructura de alta calidad para suministrar energía renovable a la red. La red de Transemel respalda la evacuación de energía, la estabilidad de la red, la reducción de la congestión y los objetivos de descarbonización. A continuación, se describen las funciones de integración en las zonas de energía renovable de Chile.
- Subestación para la integración de energías renovables: la subestación conecta la transformación elevadora de media tensión de plantas solares y eólicas a los niveles de tensión de transmisión.
- Líneas de transmisión para la evacuación de energías renovables: estas líneas permiten el transporte de energía solar desde zonas de generación remotas. También permiten la distribución de energía eólica desde las instalaciones.
- Equilibrio de la red y gestión de la variabilidad: la infraestructura de Transemel equilibra el sistema al permitir la redistribución de energía entre nodos interconectados.
- Estabilidad del sistema con alta penetración de energías renovables: estos activos respaldan la gestión de la potencia reactiva en las subestaciones y estabilizan las variaciones de frecuencia y tensión.
- Apoyo a la transición energética y la descarbonización: la infraestructura permite una mayor participación de energías renovables. Tambien incluye, facilita la sustitución de la generación a partir de combustibles fósiles y apoya la electrificación de los sectores industriales.
